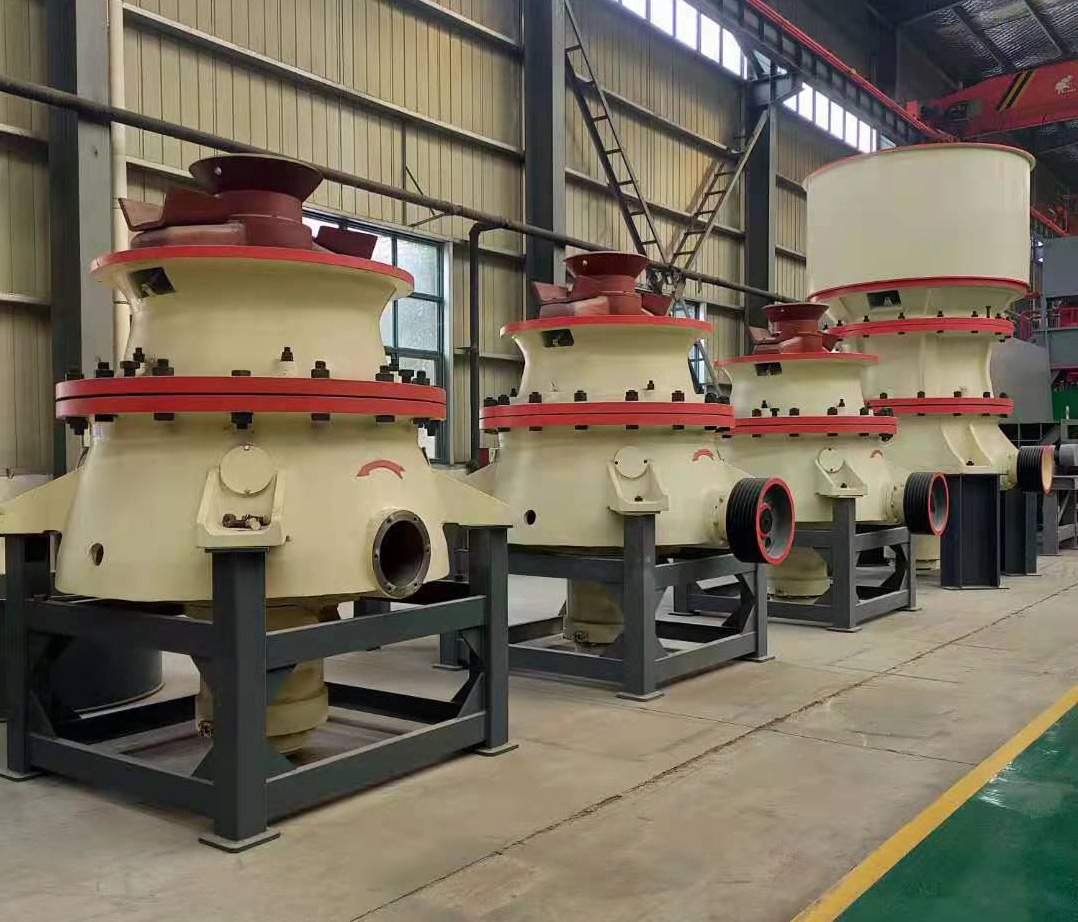

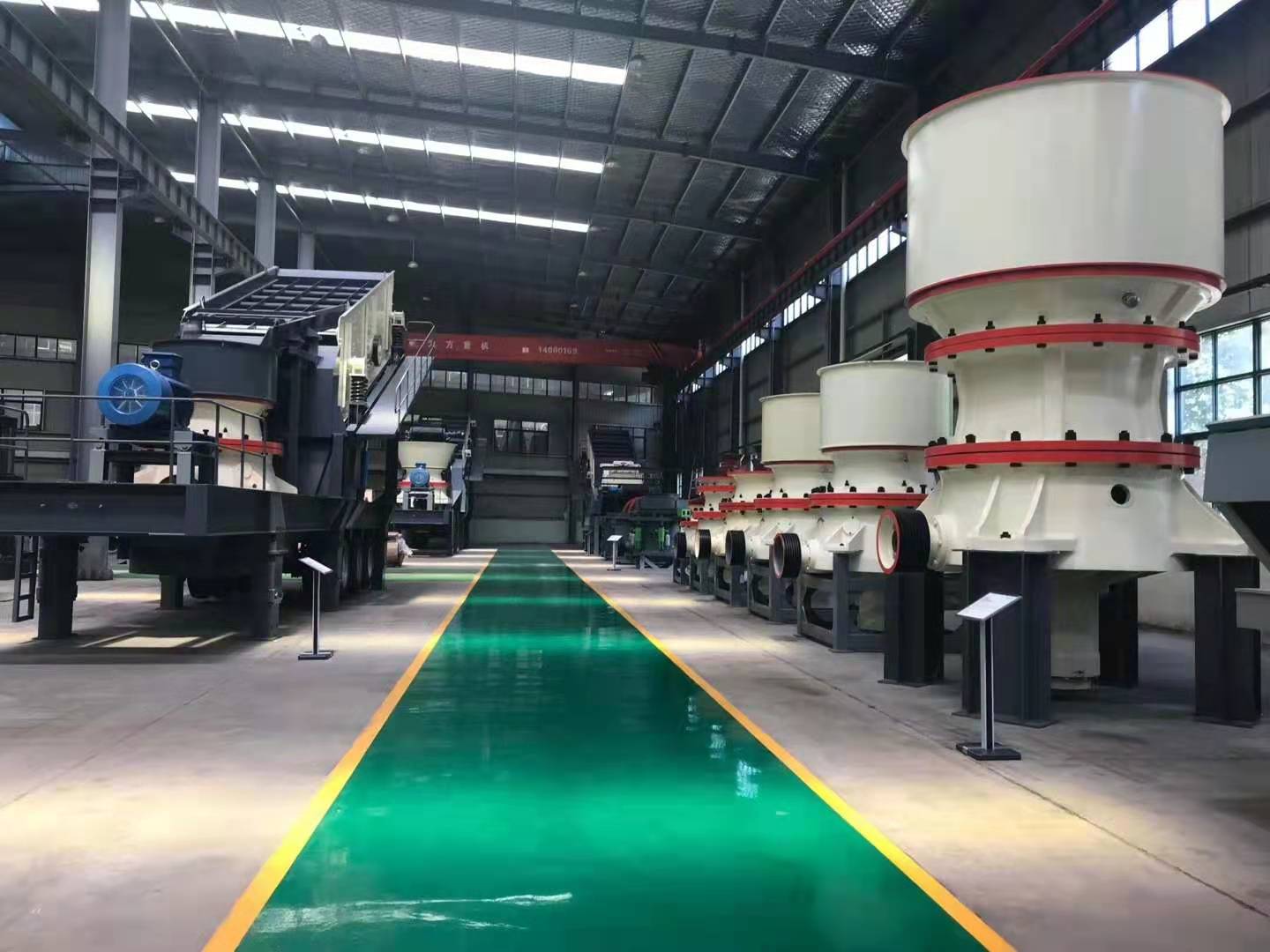

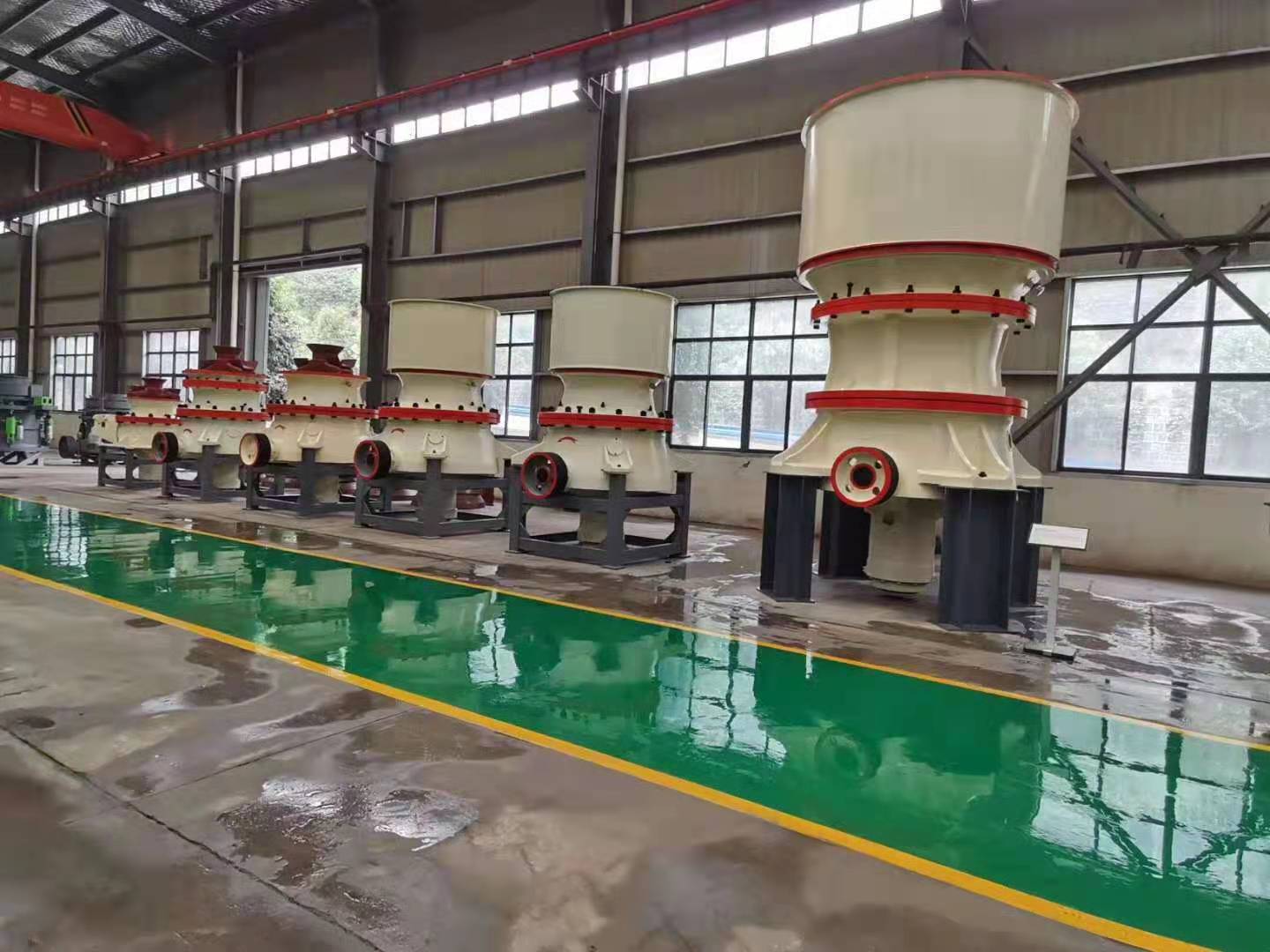

NHS圓錐破碎機

NHS系列圓錐破碎機的專利技術在于將更高的轉速與沖程結合，從而使NHS系列圓錐破碎機的額定功率和通過能力大大提高，成為相同規格中生產能力最大的破碎機。通過廣泛的半工業和原型機測試，HS系列圓錐破碎機的破碎技術能夠用較少或者較小的設備，在最小的空間中得到最大產量。

河卵石、方解石、石英石、大理石、鵝卵石、膨潤土、鐵礦石、青石、山石、水渣、石灰石、風化砂、輝綠巖、花崗巖、玄武巖等

90-400mm: 進料粒度

120-900t/h: 處理能力

90-1000kw: 功率

15713668987

— 產品介紹 —

? ? ? ?NHS圓錐破碎機，是河南創申公司在傳統的多缸液壓圓錐破碎機主軸固定、偏心套繞主軸旋轉、分層破碎原理的基礎上，結合中國礦石材料性能，優化設計推出的全新一代高性能NHS多缸液壓圓錐破碎機，該設備集機械、液壓、電氣、智能、自動化等技術為一體，適用于破碎中等和中等硬度以上的各種礦石和巖石等，在傳統多缸液壓圓錐破主軸固定、偏心包圍主軸旋轉結構和層壓破碎原理的基礎上，NHS圓錐破碎機對設備結構進行了突破性的優化，配套設計的液壓潤滑系統在保證設備可靠運行的同時，操作控更加智能、人性化。破碎效率高，生產成本低，維護調試方便，破碎產品粒型優良，是礦山行業的主流破碎設備。

— 產品優勢 —

機架和主軸采用高強度合金鋼精密鑄造鍛造而成，堅固耐用，適用于破碎中硬材料。

采用層壓破碎原理，物料之間發生破碎，破碎效率高，顆粒形狀優良，是生產優質砂石骨料的伴侶。

所有零件都可以從頂部或側面拆卸和維護。方便更換動錐襯套和定錐襯套，無需拆卸車架和緊固螺栓。

主軸固定，偏心套繞主軸轉動，可承受更大的破碎力。合理的偏心距、腔型和運動參數配合的是珠聯璧合，大大提高了生產能力和工作效率。

設有多個中碎和細碎腔體，只需更換相應腔體的襯板等少數零件即可實現腔體之間的切換，更好地滿足中碎和細碎的工藝要求，實現一機多用。

采用可編PLC程控制器電氣系統，提供報警和顯示運行參數，操作員可以實時了解破碎機的運行情況，從而簡化生產線的操作，降低操作風險，提高破碎生產線的安全性能。

— 產品原理 —

? ? ? ?液壓圓錐破碎機由上機架和固定圓錐、調整環、下機架、固定中心軸、動圓錐和球面瓦、偏心套和扇形齒輪、小齒輪和水平軸、外圍液壓缸、液壓站和潤滑站組成。工作時，電機的轉動帶動皮帶輪或聯軸器、傳動軸和圓錐部分，使偏心軸在軸線下做周期性擺動運動。物料從進料口進入破碎腔后，受到偏心軸和碾壓砂漿壁的沖擊、擠壓、研磨和揉搓，導致破碎。液壓安全系統可以在機器出現過鐵故障或悶車現象時，通過液壓將故障物體從支撐套和固定錐頂部清除，不僅起到了很好的安全作用，而且大大降低了維修率，提高了生產效率。

— 技術參數 —

型號	腔型	最大給料尺寸	排料口范圍	電機功率（kW）	生產能力（t/h）開路循環，緊邊排料口
					10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	45mm	51mm
NHS200	F	95	13-26	132	90-120	120-150	140-180	150-190	160-200	170-220	190-235	210-250
	M	125	16-32
	C	185	22-38
NHS300	F	107	13-32	200	115-140	150-185	180-220	200-240	220-260	230-280	250-320	300-380	350-440
	M	150	16-38
	C	211	22-45
	EC	233	26-51
NHS400	F	111	16-38	315	140-175	185-230	225-280	225-320	275-345	295-370	325-430	360-490	410-560	465-630
	M	198	22-45
	C	252	26-51
	EC	299	32-51
NHS500	F	133	16-38	355	175-220	230-290	280-350	320-400	345-430	365-455	405-535	445-605	510-700	580-790
	M	204	22-45
	C	286	26-51
	EC	335	32-51
NHS800	F	219	16-38	630	260-335	325-425	385-500	435-545	470-600	495-730	545-800	600-950	690-1050	785-1200
	M	267	22-45
	C	294	26-51
	EC	353	32-51
