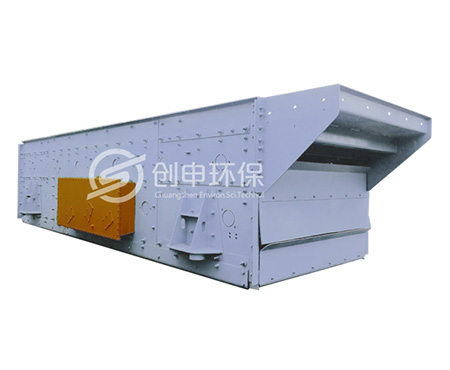

TES橢圓振動篩

TES橢圓振動篩是我公司結合國際前沿技術生產的新型三軸橢圓振動篩，該振動篩兼有圓振動篩和直線振動篩的優點，且主參數可調，適合各種干、濕場合的篩分。被廣泛應用于砂石生產線的篩分作業中，也可供選煤、選礦、建材、建筑、電力及化工等行業作產品的分級之用。

河卵石、石灰石、白云石、黃崗巖、流紋巖、輝綠巖、玄武巖等石材石料

≤150mm: 進料粒度

70-500t/h: 處理能力

18.5-45kw: 功率

15713668987

— 產品介紹 —

? ? ? ?TES橢圓振動篩也叫三軸橢圓振動篩，是一種做橢圓運動軌跡的振動篩，具有效率高、篩分精度高，適合范圍廣等優點。和同規格普通篩機相比，有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分，礦山行業的礦石分級，煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。 TES橢圓振動篩被廣泛用于采石場、砂石料的篩分作業，也可供選煤、選礦、建材、建筑、電力及化工等行業作產品的分級之用。

— 產品優勢 —

篩分效率高、振動噪音小，結構可靠、激振力強，堅固耐用、維修方便、安全生產。

三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利。

由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。

軸承稀油潤滑，有效降低了軸承溫度，提高了壽命。同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。

三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢。

篩機運行軌跡為橢圓，運動平穩、功耗底。雙振幅（15-19mm）、振動方向角(30°-60°)、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。

— 產品原理 —

? ? ?TES橢圓振動篩由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器，實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級。

— 技術參數 —

型號	篩面規格	篩面面積m2	篩面		最大進料粒度	雙振幅	振動頻率(r/min)	處理能力(t/h)	電機功率	重量
型號	寬長	篩面面積m2	層數	篩網	最大進料粒度	雙振幅	振動頻率(r/min)	處理能力(t/h)	電機功率	重量
2TES1852	1.8*5.2	9.45	2	編織	150	14-18	645-875	120-250	22	7.6
3TES1852	1.8*5.2	9.45	3	編織		14-18		120-250	30	8.7
2TES1860	1.8*6.0	10.8	2	編織		14-18		160-320	37	9.2
3TES1860	1.8*6.0	10.8	3	編織		14-18		160-320	37	11.2
2TES2060	2.0*6.0	12	2	編織		14-18		200-385	37	10.5
3TES2060	2.0*6.0	12	3	編織		14-18		200-385	45	12.3
2TES2460	2.4*6.0	14.4	2	編織		14-18		240-462	45	13.2
3TES2460	2.4*6.0	14.4	3	編織		14-18		240-462	45	15.1
